一、安裝要求

氣體渦輪流量計的安裝狀況不僅關系到流量計本身今后的使用效率,也會影響管道氣體營運中的生產安全,請用戶在安裝本流量計時,請一定認真詳細閱讀以下各條款要求：

(1)安裝工作必須由具備相應管道設備安裝技能的人員操作；

(2)氣體渦輪流量計不宜用在流量頻繁變化或有強烈脈動流及壓力脈動的場合；

(3)安裝于室外時,氣體渦輪流量計上方應有遮蓋物,以防雨水浸入和烈曰曝曬而影響氣體渦輪流量計的正常使用壽命;

(4)在安裝氣體渦輪流量計之前,請務必將管道內殘留的焊渣、粉塵及各種存在的雜質清理干凈;

(5)在氣體渦輪流量計上游處(≥2DN),必須安裝相應規格的過濾器(本公司配套),以防止管道中過量的顆粒雜質進入流量計，影響流量計的使用壽命；

(6)氣體渦輪流量計適用于水平安裝,流體方向與殼體標明的方向要一致,且在流量計的上、下游應分別至少保證有2DN和1DN的直管段長度；

(7)安裝流量計和管道時,應考慮安裝伸縮管或波紋管,并根據流量計的實際尺寸,合理鋪設上、下游管道,宜使管路應力引起的流量計變形為*小；

(8)務必確保管道與流量計入口和出口的連接同軸度對準;

(9)防止法蘭面密封墊圈與焊縫突入到測量管道中,擾亂介質的流動剖面;

(10)為了不影響流體的正常輸送,可按上圖安裝旁通管路,在正常使用時必須鎖閉旁通管道閥門;

(11)氣體渦輪流量計投入運行時,應緩慢開啟閥門,逐漸加壓,*快加壓不宜超過每秒35κPa的速度,避免因渦輪旋轉過速,造成儀表內部的嚴重?fù)p壞;

(12)氣體渦輪流量計周圍不得有強外磁場干擾和強烈的杋械振動,安裝前應根據其使用要求審核使用環境條件,以便正常使用;

(13)氣體渦輪流量計必須按指定可靠接地,但不得與強電系統共用地線,在管道安裝或檢修時,不得把電焊系統的地線與流量計搭接;

(14)使用過程中,用戶不得自行更改防爆系統的連接方式和任意改動引線接口。

二、氣體渦輪流量計的日常維護

2.1日常維護要點

(1)嚴禁在流量計工作承壓情況下,做任何的流量計維修和拆除;

(2)未經許可,在維護過程中嚴禁破壞流量計所帶有的各處鉛封；

(3)須定期檢查介質的運行狀況和周圍環境條件變化,盡量避免因各種不利條件的意外發生,引起流量計的工作失效和重大損傷；

(4)請定期檢査流量計上游過濾器的臟質情況,以便及時更換或清洗積臟己多的過濾芯,改善流入流量計的介質狀況;

(5)根據實際的工作狀況,進行有效的加油潤滑,能確保流量計長期可靠運行。

2.2潤滑說明

適時對LWQD系列氣體渦輪流量計進行有效潤滑,是一項非常重要的維護工作。潤滑不僅能進一步提高儀表軸承的耐磨損、耐腐蝕能力,并對軸承積聚的臟質也能起到一定的清洗作用,為流量計在長期使用中保持原有的優良性能提供了保障。

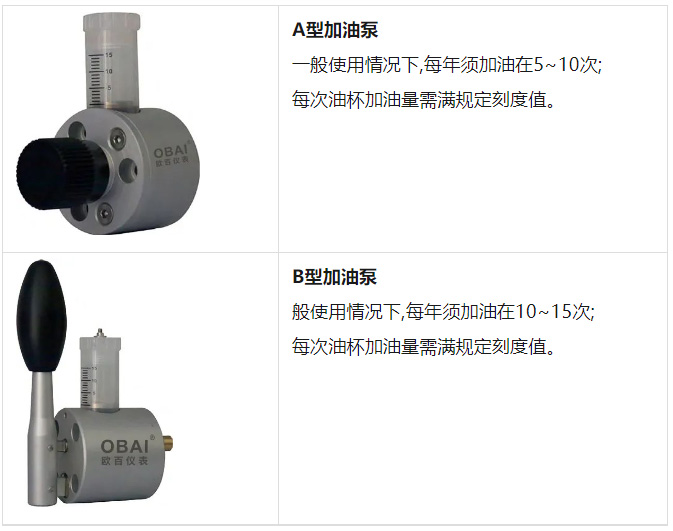

本公司的LWQD系列氣體渦輪流量計產品,配備有專門的加油裝置系統,同時也提供有相應的專用潤滑油。所配備的加油泵見下圖,每次油杯加油量需滿規定刻度值,A、B型加油泵加油量見下表。

注意

(1)當流量計長期工作在0.20max流量以下,或停止不工作時,請不必加油;

(2)當工作在大流量、高壓力且長時間的條件下時,宜較頻繁加油潤滑;

(3)當介質較臟時,也宜較頻繁加油潤滑;

(4)宜選擇在流量計工作時進行加油潤滑,每操作次手柄往返動作,需暫停幾秒鐘,再繼續下一個動作,直到加入規定刻度值的油量為止;

(5)如果油質受污染或變質,切勿再用于流量計的潤滑,應及時換新,并清潔油杯。
